托輥是帶式輸送機的重要部件，種類多，數量大。它占了一臺帶式輸送機總成本的35%，承受了70%以上的阻力，因此托輥的質量尤為重要。
托輥的作用是支撐輸送帶和物料重量。托輥運轉必須靈活可靠。減少輸送帶同托輥的摩擦力，對占輸送機總成本25%以上的輸送帶的壽命起著關鍵作用。雖然托輥在帶式輸送機中是一個較小部件，結構并不復雜，但制造出高質量的托輥并非易事。

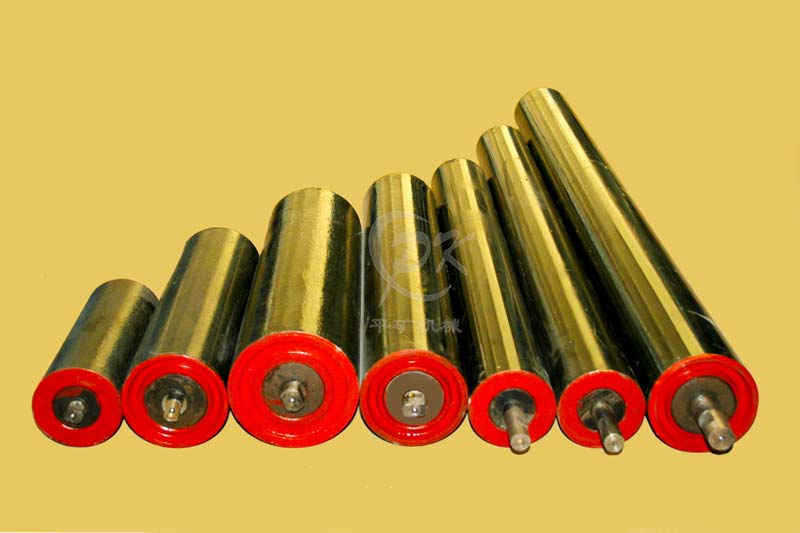

平礦機械生產的TG標準托輥各主要組成部分有以下特點：
1、軸：具有高精度的托輥軸加工機械制成。
2、管材：選用托輥高精度管材，有效減小徑向跳動，以確保運轉過程中的均勻轉動。
3、滾珠軸承：根據公司多年經驗，滾珠軸承與軸承座和軸之間選定了較好的公差配合以及其對運轉中升溫等條件的適應，我們使用了具有小游隙、ZZ雙面密封的深槽形滾珠軸承。
4、軸承座：由深沖材料及精密模具加工制成的軸承座采用自動雙焊接方式焊接在鋼管兩端。由于產生統一的整體結構，確保運轉過程中鋼管與軸承座之間不會出現松動與破損。即使在高速運轉過程中受到物料強沖擊時，也能保持正常運行。
5、雙迷宮腔隙式密封：雙迷宮腔隙式密封具有非接觸式結構，其特有的結構不但有效的減小旋轉阻力，又能達到良好的密封效果，使托輥有較長的使用壽命。特別適用于長距離大運量的散裝物料帶式輸送機，具有良好的防塵性能，經過現場長期實用驗證，性能均得到客戶認可。

1、 徑向跳動小，承載托輥保證在0.35毫米以下。
2、 旋轉阻力小，阻力系數0.010以下。
3、 防塵性能優異。
4、 性潤滑。
5、 壽命長。

D	L	軸承型號	d	b	h	f	旋轉部分 質量/kg	質量/kg
63.5	200	6203/4C	17	12	6	14	1.36	1.86
	600						3.27	4.48
76	200	6204/4C	20	14	6	14	1.85	2.54
	250						2.03	2.85
	600						4.14	5.82
	750						5.01	7.05
89	200	6204/C4					2.08	2.8
	250						2.15	2.99
	315						2.58	3.59
	600						4.78	6.49
	750						5.79	7.88
	950						7.15	9.73
108	250	6205/C4	25	18	8	17	3.01	4.3
	315						3.53	5.07
	380						4.07	5.87
	465						4.77	6.89
	530						5.32	7.7
	600						5.89	8.54
	750						7.14	10.37
	950						8.78	12.78
	1150						10.43	15.2
	1400						12.5	18.11
	1600						14.18	20.7
133	250	6305/C4	25	18	8	17	4.65	4.3
	315						5.45	7.12
	380						6.3	8.23
	465						7.38	9.62
	530						8.21	10.7
	600						9.1	11.86
	700						10.37	13.53
	800						11.61	15.17
	950						13.54	17.66
	1150						16.09	20.98
	1400						19.28	25
	1600						21.83	28.48
159	315	6306/C4	30	22			6.94	9.38
	380						9.07	11.87
	465						10.53	13.8
	530						11.64	15.27
	600						12.84	16.86
	700						14.55	19.13
	800						16.27	21.4
	1150						22.27	29.34
	1400						26.56	35.02
	1600						29.99	39.56
